Luftwaffe Großer Arber

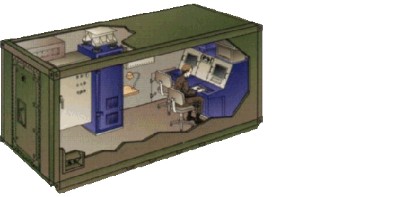

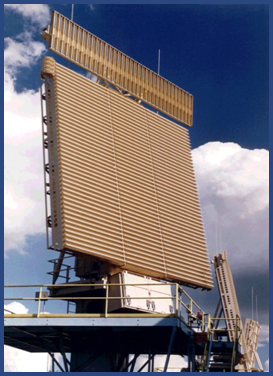

Das RRP-117 (Remote Radar Post) ist ein komplettes D-Band Radarsystem der Luftverteidigung. Es besteht aus einem Luftraumüberwachungsradar in Solid State Technik, einem Sekundärradar und Subsystemen zur Simulation. Das RRP-117 liefert 3D-Zielinformationen in Echtzeit, korreliert mit Sekundärradar- Daten, über den gesamten Erfassungsraum. Das RRP- 117 arbeitet mit einer sich ständig mit 6 U/min drehenden Phased Array Antenne.
Bedingt durch die Solid State Technik arbeitet das Radar mit der Pulskompressionsmethode. Dadurch kann bei relativ langem Sendeimpuls ein gutes Auflösungsvermögen erzielt werden.
Nur: solange gesendet wird, kann nichts empfangen werden. Wenn die Sendezeit 800 µs beträgt, dann können gemäß den Zeitbedingungen eines Impulsradars frühestens ab 800 µs ·150 m= 120 km Ziele geortet werden. Deshalb ist die mögliche Impulsdauer begrenzt und es wird in einem bestimmten Zeitraster auch mal ein kurzer Sendeimpuls ausgesandt, der Ziele im Nahbereich (zu dem dann ja auch eine geringere Sendeleistung benötigt wird) erfasst.

Technische Daten
Frequenzbereich: 1215 - 1400 MHz
Pulswiederholzeit: 0,9 - 4 ms
Pulswiederholfrequenz: 250 / 1100 Hz
Sendezeit (PW): 100 / 800 µs
Empfangszeit: 0,6 / 3 ms
Totzeit: ca 200 µs
Pulsleistung: 20 kW
Durchschnittsleistung:
angezeigte Entfernung: bis 463 km
Entfernungsauflösung:
Öffnungswinkel: beta:3,4°, epsilon:2,7°
Trefferzahl: 1 ... 3
Antennenumlaufzeit: 10 s
